UTP TAP 네트워크 탭
    • 탭 선정시 체크사항
  • 10/100 M
  • 10/100/1000 M
  • 10G
  • Convert 탭

더 자세한 설명을 보시려면 하단의 링크를 참조 부탁드립니다.

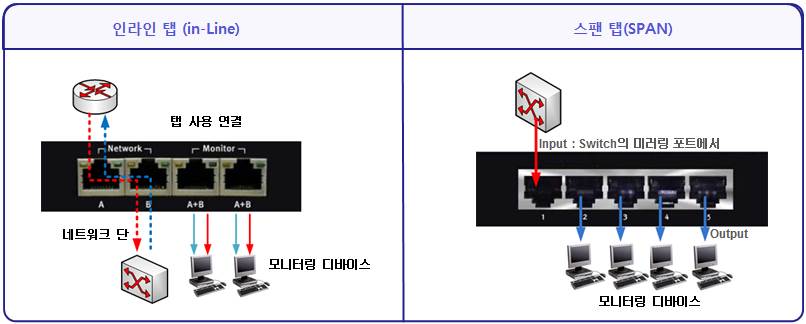

인라인(in-Line) 탭과 스팬(SPAN) 탭의 구별



인라인(in-Line) : 스위치와 라우터 사이에 탭을 설치하여 송수신   데이터를 탭의 모니터링 포트에서 복사하여 모니터링 하며 본래의 네트워크 상의 데이터 흐름을 방해하지 않으며 탭의 전원이 OFF시 네트워크 단의 데이터 흐름에 영향을 주지 않게 설계.





스팬(SPAN) : 스위치에서 미러링(또는 SPAN) 포트를 탭의 Input Port (Network Port)에 연결해서 다수의 모니터링 포트로 동일 데이터를 복사하여 보내준다. 모니터링 포트에 다수의 모니터링 디바이스를 연결 동시에 이를 분석 및 모니터링을 가능하게 해준다.

SPAN = Switched Port Analyzer

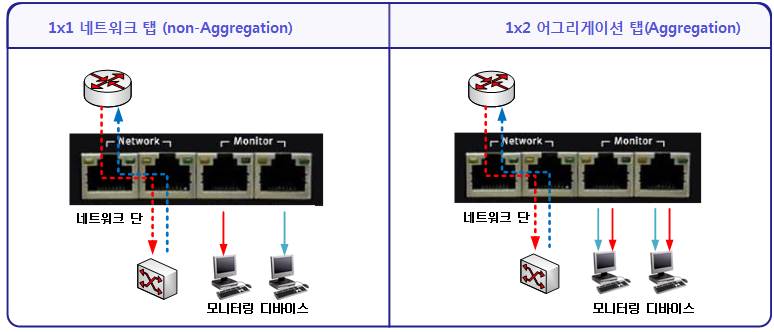

어그리게이션(Aggregation) 탭과 일반적인 네트워크 탭(non-Aggregation)의 이해

1x1 네트워크 탭 : 모니터링 포트 각각에 네트워크 링크의 단방향 데이터만을 복사해서 모니터링 할 수 있게 해주는 탭.   만약 양방향을 모니터링 하고자 한다면 2개의 모니터링 디바이스를 사용하거나 1개의 디바이스의 연결할 수 있는 NIC가 2개 있어야 가능하다. 단방향만을 모니터링 하고자 하는 어플리케이션에 유용하다.

Aggregation 탭 : 모니터링 포트 각각에 네트워크 링크의 양방향 데이터(Tx, Rx)를 복사해서 모티러링 할 수 있게 해주는 탭.모니터링 디바이스 1개로 양방향 데이터(Tx, Rx)를 모니터링,분석할 수 있기 때문에 1x1 네트워크 탭보다 편리한 장점이 있다.모니터링 포트는 같은 데이터를 받기 때문에 동시에 2개의 모니터링 디바이스를 연결하여 동시에 분석작업이 필요한 어플리케이션에 적합하다.
