◈ 제   특 징




 Replication, Aggregation & Distribution
 24개의 SFP포트 제공 - 총 24개 포트 (SFP타입으로 원하는 Media방식 선택 : SFP-TX, SX, LX)
24개의 SFP 모니터링 포트를 Input(네트워크 연결 포트) / Output(모니터링 포트)으로 설정 가능
    최대 1 --> N  Replication       (N<24)
    최대  N --> 1  Aggregation       (N<24)
 5중의 필터링 지원 - IP fragmentation analysis, packet content 식별
    (source IP, destination IP, source port, destination port, protocol number)
 802.1Q/Q-IN-Q, MPLS, ISL, GRE, PPTP등과 같은 다양한 프로토콜 지원
 WEB 매너지먼트 설정
 Console, SNMP, SYSLOG, SSH 지원
 IDS, Protocol analyzers, RMON probes, network audit system 등과 완벽 호환
 Password authentication
 Dual Redundant Power지원



 제 품  설 명

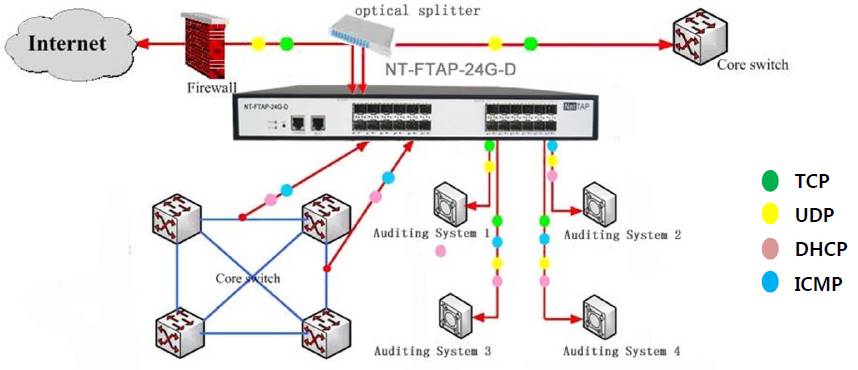

Simultaneously support inline and mirror traffic replication deployment.

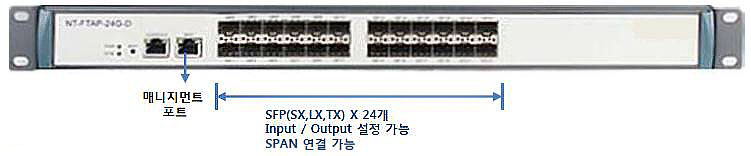

전체 포트(SFP) 24개는 SPAN Input이나 Output으로도 설정이 가능하다. 모니터링 포트(SFP)는 모니터링 디바이스를 연결하여 원하는 네트워크 데이터를 모니터링 할 수 있다. SFP방식으로 다양한 방식의 인터페이스를 지원한다.


Support Hash dynamic load balancing
Input포트로 연결된 많은 양의 데이터를 처리하기 위해 필터링 기능을 사용하면 Output포트에 연결된 모니터링 디바이스가 처리 가능한 범위로 데이터 양을 줄여 데이터의 무결성을 보장 받을 수 있다.

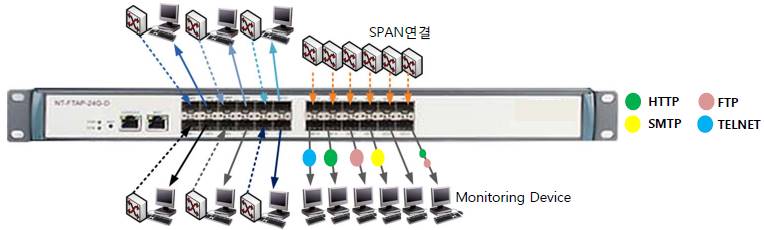

로드밸런싱- MAC정보, IP정보, Port number, 프로토콜 정보 등을 이용하여 필터링하여 트래픽 분산, 모니터링. 하단의 그림에서 HTTP와 SMTP는 디바이스1에서 모니터링, FTP와 TELNET은 디바이스2에서 모니터링


Flexible Configuration
1개의 탭으로 12X12 미러링(SPAN)탭, 23X1 SPAN Aggregation TAP, 1X23 SPAN Replication TAP 등등으로 사용 가능하다. 네트워크 포트와 모니터링 포트를 Input 또는 Output포트로 설정이 가능하기에 다양한 설정을 할 수 있다.
24개의 포트를 Input, Output포트로 사용자 설정을 할 수 있으며 모니터링 포트 또한 멀티모드 또는 싱글모드 광,  UTP로 다양한 인터페이스를 선택 가능하다. 또한 Input포트를 통해 탭으로 연결된 모든 네트워크 데이터에 대해 필터링 기능을 통해 각각의 Output(모니터링) 포트로 전체 혹은 특정 데이터만을 보내 모니터링 할 수 있다.


WEB management
Web을 통해 탭의 설정을 할 수 있다.  탭 전면부 좌측에 ‘MGT’라고 쓰여진 RJ-45포트를 연결하고 탭에 부여된 IP로  PC에서 접속하면 다음과 같은 화면이 뜬다. Web을 통한 클릭만으로 손쉽게 포트구성을 변경할 수 있다.


Dual Redundant Power
듀얼 파워를 통해 안정적인 전원 공급이 가능하다.



 Application

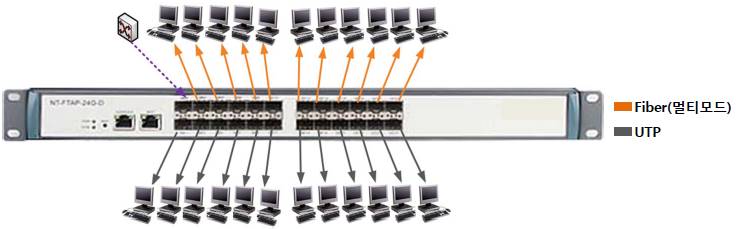

1x23 SPAN Regeneration탭 ~ 1개의 input, 23개의 output, 11개의 멀티모드 광과 12개의 UTP로 모니터링 디바이스 연결

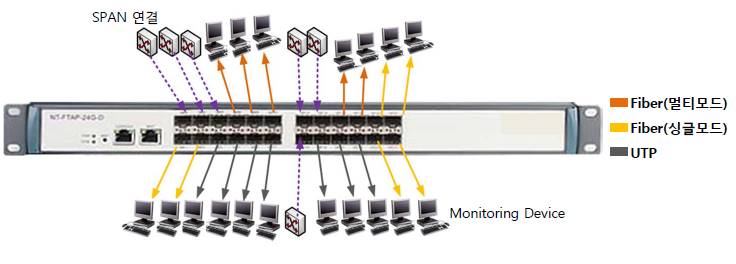

6x18 SPAN Aggregation탭 : 원하는 input포트만을 선택하고 Aggregation하여 모니터링 ~ 18개의 모니터링 디바이스 연결은 SFP에 따라 멀티모드광이나 싱글모드광 또는 UTP로 사용자 선택 연결



12x12 SPAN Aggregation탭 : 필터링 기능을 사용하여 원하는 데이터만을 모니터링 ~ 12개의 SPAN 네크워크 연결, 12개의 모니터링 디바이스 연결

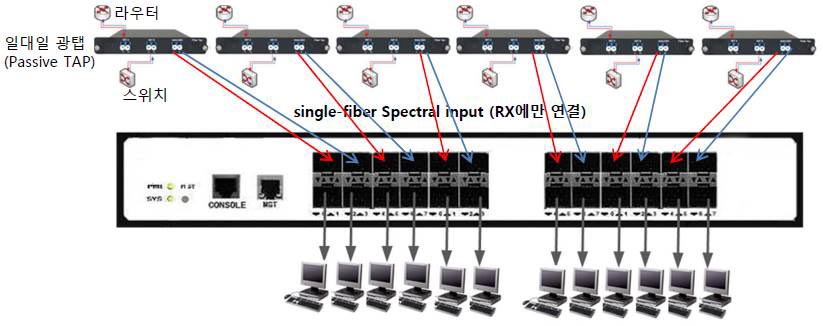

일대일 광탭을 사용하여 인라인 연결
~ 일대일 광탭은 전원을 필요로 하지 않기에 정전 발생시 영향을 받지 않으며 NT-FTAP-24G-D가 고장나더라도 네트워크 링크에 단절을 발생하지 않고 탭의 교체나 수리가 가능하다. 이런 다단 연결은 매우 중요한 위치에 설치 방법으로 유효한다. 일대일 광탭은 가격이 매우 저렴하다는 장점도 있다.
