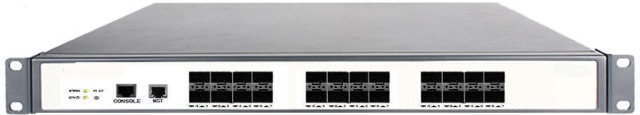

NT-FTAP-24XE




◈ 제 품  특 징



▶ Replication, Aggregation & Distribution

▶ 24개의 1G/10G  SFP+ 포트 제공 : 총 24개 포트 (backplane이 256Gbps까지 지원됨)
     (SFP+ 타입으로 원하는 Media방식 선택 : SFP+(SX), (LX)

▶ 24개의 SFP+ 포트를 SPAN Input / Output 포트로도 설정 가능

     최대 1 --> N  Replication         (N<24)
     최대  N --> 1  Aggregation       (N<24)

▶ WEB 매너지먼트 설정

▶ Console, SNMP, SYSLOG, SSH 지원

▶ IDS, Protocol analyzers, RMON probes, network audit system 등과 완벽 호환

▶ Password authentication

▶ Dual Redundant Power지원



◈ 제 품  설 명



High-speed backplane switching bus bandwidth
up to 256Gbps

Support Hash dynamic load balancing
Input포트로 연결된 많은 양의 데이터를 처리하기 위해 필터링 기능을 사용하면 Output포트에 연결된 모니터링 디바이스가 처리 가능한 범위로 데이터 양을 줄여 데이터의 무결성을 보장 받을 수 있다.

Flexible Configuration
1개의 탭으로 12X12 미러링(SPAN)탭, 23X1 SPAN Aggregation TAP, 1X23 SPAN Replication TAP 등등으로 사용 가능하다.  네트워크 포트와 모니터링 포트를 Input 또는 Output포트로   설정이 가능하기에 다양한 설정을 할 수 있다. 또한 포트마다 멀티모드 광 또는 싱글모드 광  으로 각각 인터페이스를 선택 가능하다. Output(모니터링) 포트는 전체 혹은 특정 데이터만을 선택하여 모니터링 하길 원하는 데이터만을  모니터링 할 수 있다.(어플리케이션 참조)


WEB management
Web을 통해 탭의 설정을 할 수 있다.  탭 전면부 좌측에 ‘MGT’라고 쓰여진 RJ-45포트를 연결하고 탭에 부여된 IP로  PC에서 접속하면 다음과 같은 화면이 뜬다.

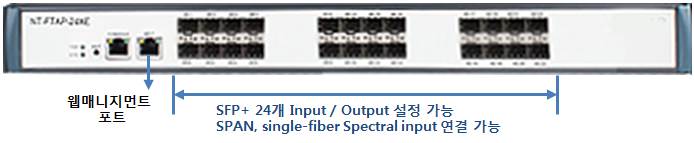

탭 전면부에 ‘MGT’포트에 랜 선으로 물리적 연결. 기타 콘솔포트와 리셋 버튼도 위치한다.

Dual Redundant Power
듀얼 파워를 통해 안정적인 전원 공급이 가능하다.



◈ Application

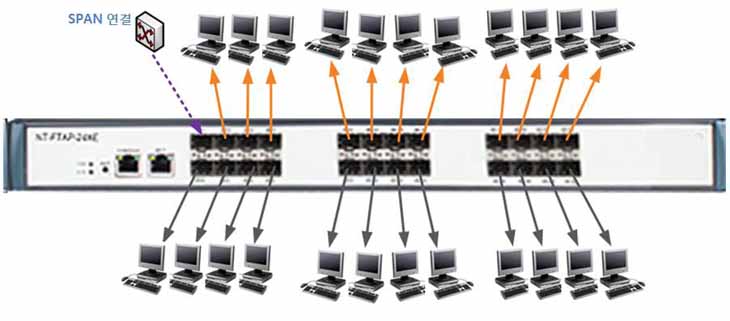

1x23 SPAN Regeneration탭 ~ 1개의 input, 23개의 output, 11개의 멀티모드 광과 12개의 싱글모드 광으로 모니터링 디바이스 연결

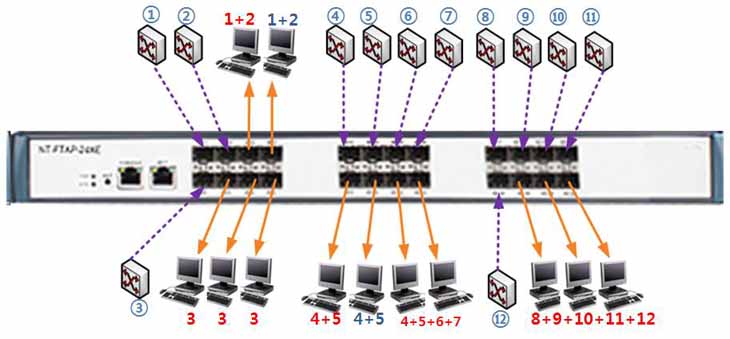

원하는 input포트만을 선택하여 Aggregation하여 모니터링 ~ 구성은 자유롭게 할 수 있음

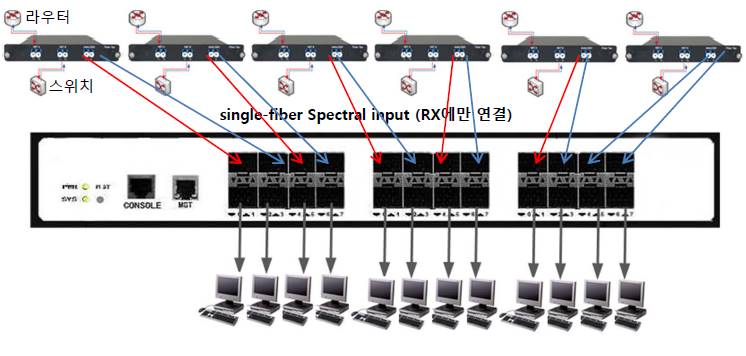

일대일 광탭을 사용하여 인라인 연결
~ 일대일 광탭은 전원을 필요로 하지 않기에 정전 발생시 영향을 받지 않으며 NT-FTAP-24XE가 고장나더라도 네트워크 링크에 단절을 발생하지 않고 탭의 교체나 수리가 가능하다. 이런 다단 연결은 매우 중요한 위치에 설치 방법으로 유효한다. 일대일 광탭은 가격이 매우 저렴하다는 장점도 있다.
